Продолжаю опыты с микросхемой TOSHIBA TA8164. Приемник прямого преобразования на этой микросхеме я уже делал. Описание этого приемника здесь. И видео его работы на диапазоне 7 МГц.

Настало время попробовать эту микросхему в супергетеродинном приемнике.  Поскольку в составе этой микросхемы есть АМ детектор, решено было изготовить супергетеродинный приемник на диапазон 3 МГц- вотчину радиостанций с позывными «Молоток», «Дукат», «Главный», «Далекий» и подобное))

Описание принципа работы.

Для построения использован АМ тракт микросхемы TOSHIBA TA8164. В первом варианте был изготовлен приемник с магнитной антенной на ферритовом стержне. Но при испытании этого варианте выявились достаточно серьёзные проблемы  , поэтому вариант с магнитной антенной пока  что отставлен в сторону…

Проблемы были следующие: недостаточная чувствительность приемника, необходимость перестройки контура по частоте синхронно с перестройкой частоты гетеродина. Поэтому, вместо магнитной антенны пришлось дополнительно изготовить двухконтурный полосовой фильтр и уже к нему подключить внешнюю большую антенну.

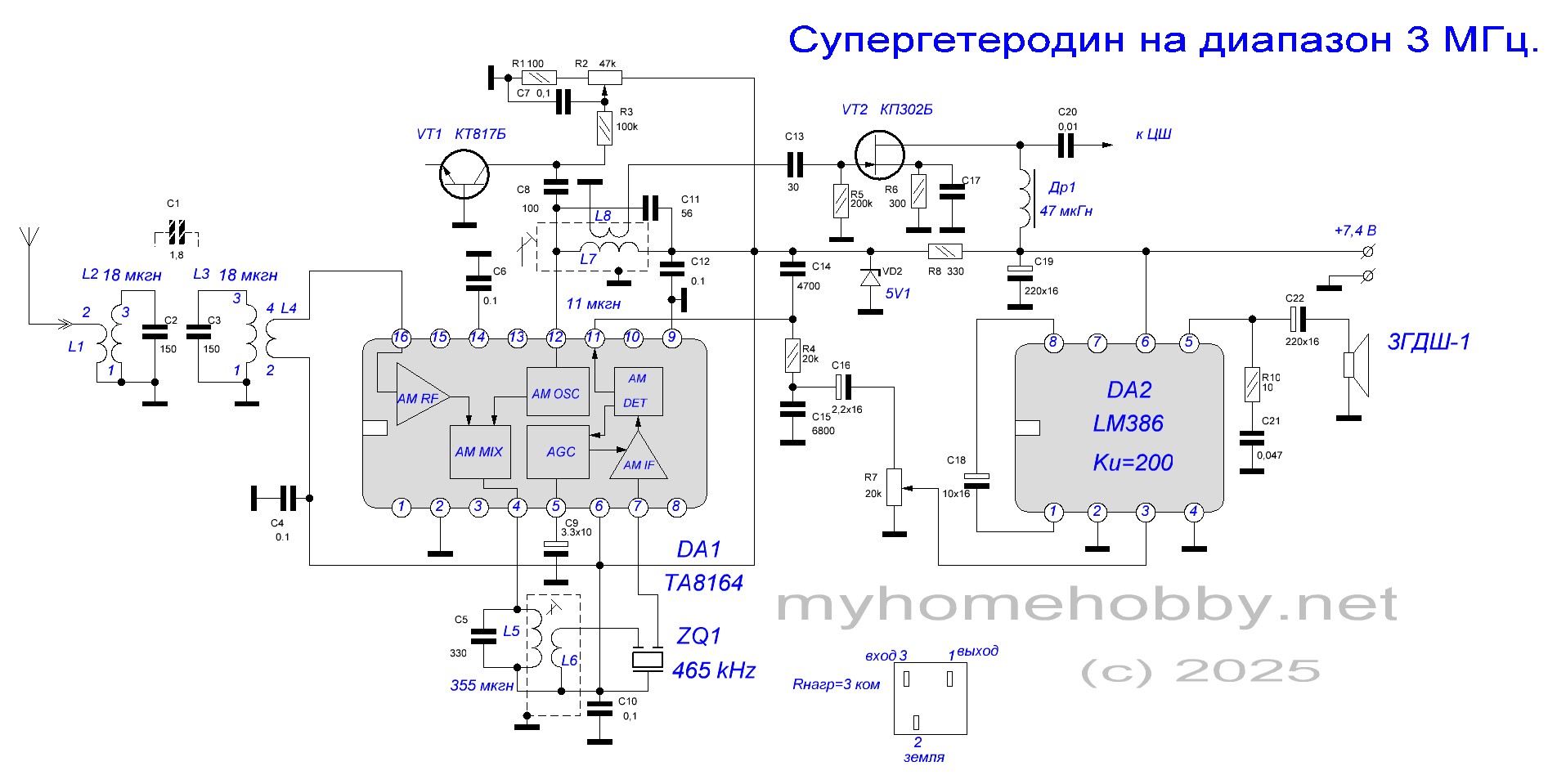

Финальная схеме изготовленного приемника на диапазон 3 МГц:

Приемник работает в интервале частот 2900…3200 кГц.

Здесь сигнал с антенны поступает на двухконтурный полосовой фильтр с индуктивной связью на элементах L2C2L3C3. С катушки связи L4 отфильтрованные сигналы станций диапазона 3 МГц поступает на микросхему ТА8164, где производится дальнейшее преобразование, усиление и детектирование. Сигналы промежуточной частоты 465 кГц выделяются на контуре ПЧ  L5С5 и через катушку связи L6 поступают на фильтр основной селекции ZQ1. Сигналы после фильтра усиливаются усилителем ПЧ микросхемыТА8164 и после детектирования через вывод 11 поступают на оконечный усилитель НЧ, собранный на микросхеме LM386.

К выводу 12 подключены цепи гетеродина. Частотозадающий контур гетеродина собран на элементах L7C8C11. С катушки связи L8 сигнал гетеродина подается на усилитель ВЧ на транзисторе КП302Б, и далее на цифровую шкалу. В данной версии приемника цифровая шкала не используется из-за низкого напряжения питания 7,4 В (два литий-ионных аккумулятора)

Перестройка по частоте производится электронным способом. Органом настройки служит переменный многооборотный резистор R2. С движка последнего управляющее постоянное напряжение подается на транзистор VT1 типа КТ817В, который в данном случае выполняет роль варикапа. Диапазон частот гетеродина лежит выше принимаемого диапазона на частоту ПЧ, то есть гетеродин работает в интервале частот (с запасом по краях) 3350…3680 кГц.

О деталях.

Катушки L1L3 L3L4 намотаны на каркасах диаметром 6 мм с карбонильными подстроечными элементами. Катушки L2 и L3 содержат по 70 витков провода ПЭЛ 0,1. Катушка связи L1 имеет  20 витков, а катушка связи L4- 15 витков провода ПЭЛ 0,1.

Расстояние между осями каркасов контуров ДПФ около 12 мм. Катушки L5L6 и   L7L8 намотаны на стандартных четырехсекционных каркасах и помещены в экраны. Катушки L5L6 содержат 230 и 40 витков соответственно и намотаны проводом ПЭЛ 0,1. Катушки L7 и L8 содержат 50  и 10 витков соответственно и намотаны проводом ПЭЛ 0,1.

В качестве фильтра  ZQ1 на 465 кГц работает пьезокерамический фильтр ФП1П1-61 (или как то так). Разумеется, можно применить и другие типы фильтров, в том числе и импортные.

Налаживание.

В первую очередь нужно проверить работу параметрического стабилизатора напряжения на 5 В на элементах VD2R8. Потому как подача завышенного напряжения питания на микросхему DA1 может вывести её из строя.

Далее проверяют работу усилителя НЧ на микросхеме LM386.

Следующий этап- подгонка рабочего диапазона частот гетеродина приемника. Здесь мне пришлось довольно долго повозиться. Потому что пришлось подбирать подходящий тип транзистора для работы в роли варикапа. Лучшим оказался КТ817 ( можно и КТ815), с любой буквой. Это низкочастотный транзистор имеет достаточно большую емкость перехода база- коллектор.

Высокочастотные транзисторы в этой позиции, из-за малых емкостей коллекторных переходов, не обеспечили требуемый диапазон перестройки частоты гетеродина. Для укладки частоты гетеродина в требуемый диапазон пришлось подбирать как витки катушки L7, так и емкости конденсаторов С8 и С11. После наладки гетеродина настраивают контур ПЧ L5С5 по максимальной громкости приема.

Заключительный этап- настройка входного фильтра L2C2L3C3. Я использовал для этих целей свой измеритель Х1-48. Можно применить и NanoVNA, если у кого есть такой приборчик. Или даже можно настроить этот ДПФ подавая сигнал с ГСС по максимуму приема.

Печатная плата получилась вот такая:



Диапазонный полосой фильтр на двух контурах с индуктивной связью:



Так выглядит собранный  приемник на макетной плате.

Опробование в эфире приемника на TOSHIBA TA8164.

Испытание в эфире было произведено 23 января 2025 года. Примерно в 20 ч 30 минут. Был немножко разочарован работой приемника. Ожидал, что приемник будет более чувствительным.

Но здесь надо учитывать тот момент, что единственная моя антенна, которая хоть как-то соответствует диапазону работы приемника- моя Инвертед Ви на 80 м. И сейчас, по ряду причин, лучи этой моей антенны опущены почти до уровня земли. Соответственно, как антенна, она работает из рук вон плохо.

Как результат, огромный уровень индустриальных помех.

И тем не менее, приемник работает- принимает станции.

Короткое видео о работе этого приемника:
